45號(hào)鋼是鋼的一種叫法，鋼根據(jù)含碳量的多少，可以分為三種類型，即低碳鋼、中碳鋼、高碳鋼。45號(hào)鋼是屬于中碳鋼，機(jī)械性能好，在汽車、機(jī)械等行業(yè)中應(yīng)用廣泛，下面海拓機(jī)電就為大家介紹下45號(hào)鋼表面高頻淬火后硬度達(dá)到多少。


 一、 45鋼介紹

  45鋼是GB中的叫法，也叫“油鋼”。市場現(xiàn)貨熱軋居多;冷軋規(guī)格1.0~4.0mm(毫米)之間。該鋼冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性。常用中碳調(diào)質(zhì)結(jié)構(gòu)鋼。該鋼冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性，經(jīng)適當(dāng)?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預(yù)熱，焊后應(yīng)進(jìn)行去應(yīng)力退火。

  正火可改善硬度小于160HBS毛坯的切削性能。該鋼經(jīng)調(diào)質(zhì)處理后，其綜合力學(xué)性能要優(yōu)化于其他中碳結(jié)構(gòu)鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時(shí)有開裂傾向。當(dāng)直徑大于80mm時(shí)，經(jīng)調(diào)質(zhì)或正火后，其力學(xué)性能相近，對(duì)中、小型模具零件進(jìn)行調(diào)質(zhì)處理后可獲得較高的強(qiáng)度和韌性，而大型零件，則以正火處理為宜，所以，此鋼通常在調(diào)質(zhì)或正火狀態(tài)下使用。


  二、高頻淬火介紹

  高頻淬火尺寸影響是比較小的，經(jīng)過熱處理的產(chǎn)品一般均會(huì)產(chǎn)生變形，對(duì)于變形的控制一般沒有規(guī)律性可尋，經(jīng)過大量的實(shí)驗(yàn)可以找到其中的規(guī)律，但是不是決定的。

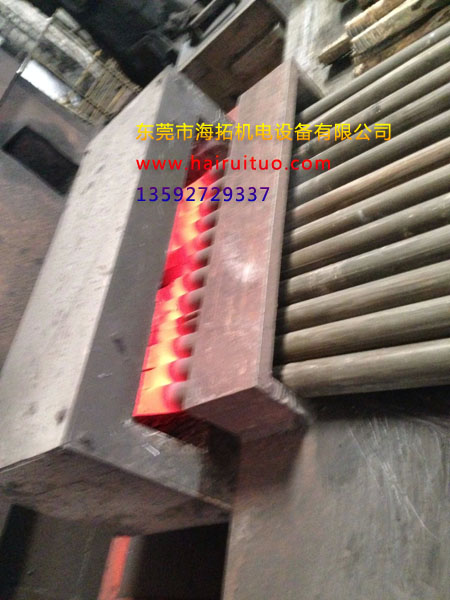

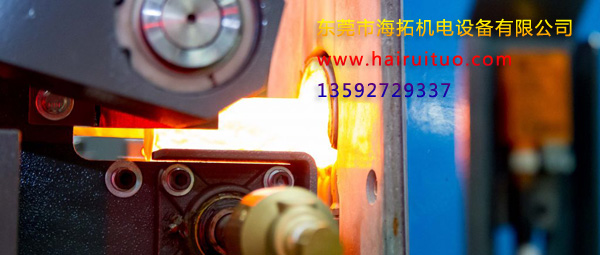

  高頻淬火多數(shù)用于工業(yè)金屬零件表面淬火，是使工件表面產(chǎn)生一定的感應(yīng)電流，迅速加熱零件表面，然后迅速淬火的一種金屬熱處理方法。感應(yīng)加熱設(shè)備，即對(duì)工件進(jìn)行感應(yīng)加熱，以進(jìn)行表面淬火的設(shè)備。感應(yīng)加熱的原理：工件放到感應(yīng)器內(nèi)，感應(yīng)器一般是輸入中頻或高頻交流電 (1000-300000Hz或更高)的空心銅管。產(chǎn)生交變磁場在工件中產(chǎn)生出同頻率的感應(yīng)電流，這種感應(yīng)電流在工件的分布是不均勻的，在表面強(qiáng)，而在內(nèi)部很弱，到心部接近于0，利用這個(gè)趨膚效應(yīng)，可使工件表面迅速加熱，在幾秒鐘內(nèi)表面溫度上升到800-1000℃，而心部溫度升高很小。


  三、45號(hào)鋼本身硬度及淬火后硬度

  1、45號(hào)鋼淬火后沒有回火之前，硬度大于HRC55(最高可達(dá)HRC62)為合格。實(shí)際應(yīng)用的最高硬度為HRC55(高頻淬火HRC58)。

  2、5號(hào)鋼不要采用滲碳淬火的熱處理工藝。45號(hào)鋼調(diào)質(zhì)件淬火后的硬度應(yīng)該達(dá)到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就說明工件未得到完全淬火，組織中可能出現(xiàn)索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在基體中，達(dá)不到調(diào)質(zhì)的目的。

  45號(hào)鋼淬火后的高溫回火，加熱溫度通常為560~600℃，硬度要求為HRC22~34。因?yàn)檎{(diào)質(zhì)的目的是得到綜合機(jī)械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調(diào)整回火溫度，以保證硬度。如有些軸類零件要求強(qiáng)度高，硬度要求就高;而有些齒輪、帶鍵槽的軸類零件，因調(diào)質(zhì)后還要進(jìn)行銑、插加工，硬度要求就低些。關(guān)于回火保溫時(shí)間，視硬度要求和工件大小而定，我們認(rèn)為，回火后的硬度取決于回火溫度，與回火時(shí)間關(guān)系不大，但必須回透，一般工件回火保溫時(shí)間總在一小時(shí)以上。




  上文海拓機(jī)電詳細(xì)介紹了45號(hào)鋼表面高頻淬火后硬度，45號(hào)鋼高頻淬火一定要注意工藝，淬火后是否回火也會(huì)影響鋼的硬度。
