柴油曲軸熱處理產(chǎn)生的裂紋及預防

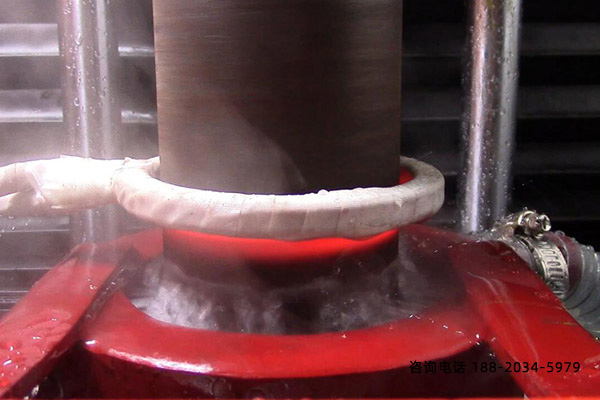

某柴油機廠生產(chǎn)一批柴油機曲軸，該工廠采用圓鋼鍛造，為了趕工期，該廠采取的加工工序是：下料→鍛造→粗加工→調(diào)質(zhì)→精加工→檢驗入庫。該批曲軸在用中頻淬火設(shè)備淬火后，一部分曲軸的曲拐處產(chǎn)生裂紋，造成了產(chǎn)品報廢。

分析工序安排和以往的經(jīng)驗，這是因為鍛后沒有進行退火或正火，鋼材在鍛造時產(chǎn)生的鍛造應力沒有很好地消除，因此在用中頻淬火設(shè)備熱處理淬火時，淬火產(chǎn)生的應力和原來軸中存在的應力疊加，當疊加應力超過材料的強度極限時，曲45鋼曲軸表面應力集中處即產(chǎn)生裂紋。

針對45鋼鍛造曲軸產(chǎn)生裂紋原因的分析，對45鋼鍛造后的曲軸進行正火熱處理，不僅消除了鍛造產(chǎn)生的應力，還為曲軸的調(diào)質(zhì)熱處理做好了組織準備，正火后的45鋼曲軸鍛件再用中頻淬火設(shè)備淬火后不再產(chǎn)生裂紋。

軸表面高頻淬火設(shè)備的應用有哪些

高頻淬火機-帶孔和花鍵的空心軸的淬火研究

中頻淬火設(shè)備對臺階軸掃描淬火過程中直徑變化處的硬度
